如何计算注塑浇口尺寸？

注塑成型中浇口的精度决定了最终部件的结构完整性和外观光洁度。它还控制整个生产周期的效率。浇口尺寸计算错误会导致高剪切速率、短射或过长的循环时间。浇口尺寸过大或放置不当会造成车间的后处理瓶颈。这些瓶颈增加了人工成本，并增加了去浇口过程中零件损坏的风险。

从理论模具设计到生产现实需要双重方法。您必须根据聚合物流变学、注射量和零件几何形状准确计算浇口尺寸。您还必须使这些尺寸与自动化后处理解决方案保持一致。集成合适的 浇口切割机 可确保可扩展的制造并消除手动修整不一致的情况。

要点

• 公式精度：浇口尺寸（深度、宽度和长度）必须使用与零件标称壁厚、总注射体积和聚合物粘度指数相关的特定比率来计算。
• 流动与冻结的权衡：浇口必须足够大，以便在没有过度剪切的情况下包装零件，但又必须足够小，以便快速冻结并最大限度地缩短循环时间。
• 系统范围的调整：浇口尺寸调整不能孤立地进行；它必须考虑机器注射能力、流道重量和多型腔布局。
• 后处理依赖性：计算出的浇口横截面积直接决定了去除所需的切削力，决定了后处理设备的规格。
• 自动化投资回报率：当浇口厚度、材料硬度和产量超过手动人体工程学阈值时，从手动修边过渡到专用浇口切割机是合理的。

浇口尺寸在注塑成功中的作用

问题框架（成功标准）

最佳浇口在注塑过程中具有三个主要功能。首先，它控制聚合物进入型腔的流动方向。其次，它控制剪切速率以防止材料降解。第三，它确保在发生冻结之前进行适当的体积填充。如果浇口在任何这些任务中失败，模制部件就会出现缺陷。工程师必须在车间仔细平衡这些要求。快速填充型腔的浇口可能会冻结得太慢，从而延长循环时间。快速冻结的浇口可能会限制流动并导致厚壁部分出现短射或严重缩痕。

对剪切速率和填充时间的影响

浇口截面积直接影响聚合物速度。当塑料熔体强行通过狭窄的浇口时，其速度会达到峰值。这种快速运动会产生摩擦，称为剪切加热。适度的剪切加热有助于降低粘度并有助于空腔填充。然而，过度的剪切会降解聚合物链。材料降解会导致部件变脆、变色和出现裂纹。不同的聚合物具有不同的剪切速率限制，在调整浇口尺寸时必须遵守这些限制。

相反，浇口太大会降低剪切力，但会增加填充时间。较慢的填充时间会导致熔体前端过早冷却。这种冷却会导致明显的熔接线和不完全填充，特别是在薄壁应用中。

外观和结构的权衡

浇口尺寸直接影响成型部件的最终外观和结构完整性。较大的浇口可提供出色的保压压力，从而减少缩痕和内部空隙。然而，它们留下了巨大的痕迹。这种残留物需要积极修剪，通常会在零件表面留下明显的疤痕。较小的浇口留下的痕迹最少，并改善外观。然而，它们限制了保压压力。受限包装会增加零件内部应力和尺寸翘曲。您必须权衡这些外观和结构与最终产品的预期应用。对于玻璃填充材料，浇口位置和尺寸也决定纤维方向，这严重影响最终部件的机械强度。

用于计算浇口尺寸的核心变量

计算总注射重量和体积

准确的浇口尺寸从确定总注射量开始。您可以通过将总注射重量除以加工温度下的特定材料密度来计算所需的注射量。总注射重量包括零件重量乘以型腔数量，加上流道重量。

1. 称重最终部件（例如，25 克）。
2. 乘以空腔数量（例如，4 个空腔 = 100 克）。
3. 添加估计的流道和浇道重量（例如，15 克）。
4. 总注射重量 = 115 克。
5. 除以聚合物的熔体密度（例如 0.95 g/cm3 的 ABS）即可得出体积 (121 cm3)。

将此重量转换为体积可确保闸门能够处理必要的物料流，而不会导致进料系统出现过多的压降。

机器产能调整

您必须将计算出的注射量与注塑机的理论容量保持一致。使用公式计算理论体积：螺杆直径的平方乘以0.785，然后乘以注射行程。机器必须有效地通过计算出的浇口提供所需的射料。行业标准规定使用 20% 至 80% 的桶容量。如果浇口相对于机器的容量来说太小，您将经历严重的压力下降。机器将难以包装模具，导致零件尺寸不一致并提高废品率。

材料粘度和流动特性

不同的聚合物在热和压力下表现出不同的流动行为。聚碳酸酯 (PC) 和硬质 PVC 等高粘度材料会阻碍流动。这些材料需要更大的浇口深度，以防止过度的剪切和压力损失。尼龙、聚丙烯 (PP) 和 ABS 等高流动性树脂易于流动。您可以对这些材料使用较小的浇口，而不会出现注射不足的风险。在应用任何施胶配方之前，对聚合物进行准确分类是必须执行的步骤。

零件体积、壁厚和注射尺寸

零件的标称壁厚决定了基线浇口深度。标准经验法则将最大壁厚直接与浇口尺寸联系起来。如果将小浇口放置在厚壁部分上，则浇口会在型腔完全填充之前冻结。这种过早冻结会导致缩痕和空隙。始终将浇口定位在零件最厚的部分。根据特定壁厚进行初始深度计算，以确保足够的保压压力。

流道系统尺寸

该门不独立运行。这是更广泛的饲料系统中的最终限制。您必须在浇道、流道直径和浇口之间建立体积关系。这种关系确保了整个模具的压降平衡。流道必须大于浇口以维持熔体温度和压力。如果流道尺寸过小，材料在到达浇口之前就会冷却并增加粘度，从而使浇口计算毫无用处。在流道交叉点处加入冷段塞井可防止冷却材料堵塞浇口。

标准浇口尺寸计算公式

边缘浇口和矩形浇口计算

边缘浇口是注塑成型中最常用的类型。它们的矩形形状使其易于加工和修改。计算它们的尺寸需要基于零件几何形状和材料的系统方法。

• 深度 (h)： 以标称壁厚 (t) 的百分比计算深度。对于高流动性材料，使用50%。对于粘性材料，最多使用90%。公式：h = t × 材料常数。如果墙是3.0mm，材料是PC，深度应该大约是2.4mm。
• 宽度（w）： 根据零件体积和材料流动长度计算宽度。常见的经验公式是 w = (n × √Area) / 30，其中 n 是材料常数。宽度通常是栅极深度的两到三倍。
• 焊盘长度 (l)： 焊盘长度尽可能短。较短的陆地长度可最大限度地减少压降并防止过早冻结。典型的焊盘长度范围为 0.5mm 至 2.0mm。超过 2.0mm 会大大增加短射的风险，并且需要更高的注射压力。

精确定位和海底（隧道）闸门尺寸

在顶出过程中，精确浇口和潜入式浇口会自动将零件与流道分离。这种自动去浇口可节省大量后处理时间，但需要精确的加工。

• 直径计算： 浇口直径基于零件重量和剪切限制。对于针尖浇口，直径通常为 0.8 毫米至 3.0 毫米。对于轻质零件和高流动性树脂，请使用较小的直径。
• 拔模角注意事项： 潜艇闸门需要特定的拔模角，以便在弹出过程中干净地剪切。 30 到 45 度之间的角度可确保浇口与零件表面齐平。不正确的角度会导致浇口堵塞、材料剥落或需要手动修剪的过多痕迹。
• 剪切边： 模具钢中隧道浇口的剪切边必须锋利。钝的剪切边缘会拉伸聚合物而不是切割它，从而导致拉丝和外观缺陷。

主流道和流道过渡尺寸

平滑的流动过渡可防止材料降解和压力峰值。在走下大门之前，您必须适当调整进给系统的尺寸。

• 浇道 O 直径： 根据机器喷嘴孔尺寸计算浇道孔直径。浇道 O 直径应比喷嘴孔大 0.5 毫米至 1.0 毫米，以防止材料挂起并确保干净的浇道拉力。
• 浇道锥度： 在浇道上施加 2 至 4 度的锥度，以便于轻松顶出。
• 流道计算器： 利用流道计算器根据零件体积和流动长度确定最佳流道直径。流道必须以最小的温度损失将熔体输送至浇口。从浇道到主流道、副流道，最后到浇口，尺寸逐渐减小。

后处理的影响：去浇口尺寸

手动与自动门移除阈值

浇口尺寸直接影响后处理工作流程。手动修剪依赖于操作员的人体工程学和手部力量。当浇口厚度超过 2.0mm 时，手动修边会变得体力消耗大且效率低下。玻璃填充尼龙等硬质聚合物会解决这个问题。操作员会感到疲劳，导致重复性劳损 (RSI)、切割不一致以及废品率增加。建立手动修剪的物理限制是必要的。一旦跨过这个门槛，自动化解决方案就成为维持生产速度和零件质量所必需的。

计算切削力要求

要选择合适的自动去浇口设备，您必须计算所需的切削力。使用此公式：力 = 浇口横截面积 × 材料剪切/拉伸强度。首先，通过将栅极宽度乘以深度来确定横截面积。接下来，确定特定聚合物的拉伸强度。将这两个值相乘即可得出切断浇口所需的基线力。始终在此计算中添加 20% 到 30% 的安全裕度，以考虑刀片磨损、气压波动和较小的材料变化。

浇口痕迹公差

计算出的浇口尺寸和选择的脱浇口方法决定了模制零件的最终尺寸公差。手动切割的厚边浇口会留下不同的痕迹，通常需要二次打磨或铣削。大小合适的海底门可以干净利落地破裂，只留下精确、最小的痕迹。当需要严格的外观公差时，您必须专门为自动切割设计浇口。精密切割设备可确保痕迹保持在可接受的范围内，从而无需进行二次精加工操作。

评估和选择浇口切割机

解决方案类别/方法

自动去浇口系统有多种配置，每种配置都适合特定的浇口样式和产量。气动钳子具有成本效益，是标准边缘和凸片浇口的理想选择。加热刀片切割机擅长切割脆性材料，而不会造成微裂纹。激光切割系统为医疗或光学部件提供无与伦比的精度，但需要大量资本投资。多轴机器人铣床可处理大型汽车或结构部件上复杂的 3D 浇口轮廓。选择正确的类别完全取决于您计算的浇口尺寸和材料特性。

将机器规格与闸门尺寸相匹配

您必须使用之前计算的浇口横截面积来指定设备。切削力的计算决定了所需的气缸尺寸。如果您需要的力超过了气缸的承受能力，刀片就会失速或压碎闸门，而不是干净地切割它。根据您的特定门样式评估刀片几何形状。将刀片轮廓与闸门几何形状相匹配可最大限度地减少痕迹并延长刀片寿命。

评估维度（功能到结果和可扩展性）

集成 浇口切割机 需要仔细评估车间的生产可扩展性。

• 周期时间同步： 切割设备必须在注塑机的周期时间内运行。如果脱浇口过程比成型周期长，就会形成瓶颈。确保自动化切割机能够跟上高速生产的步伐。

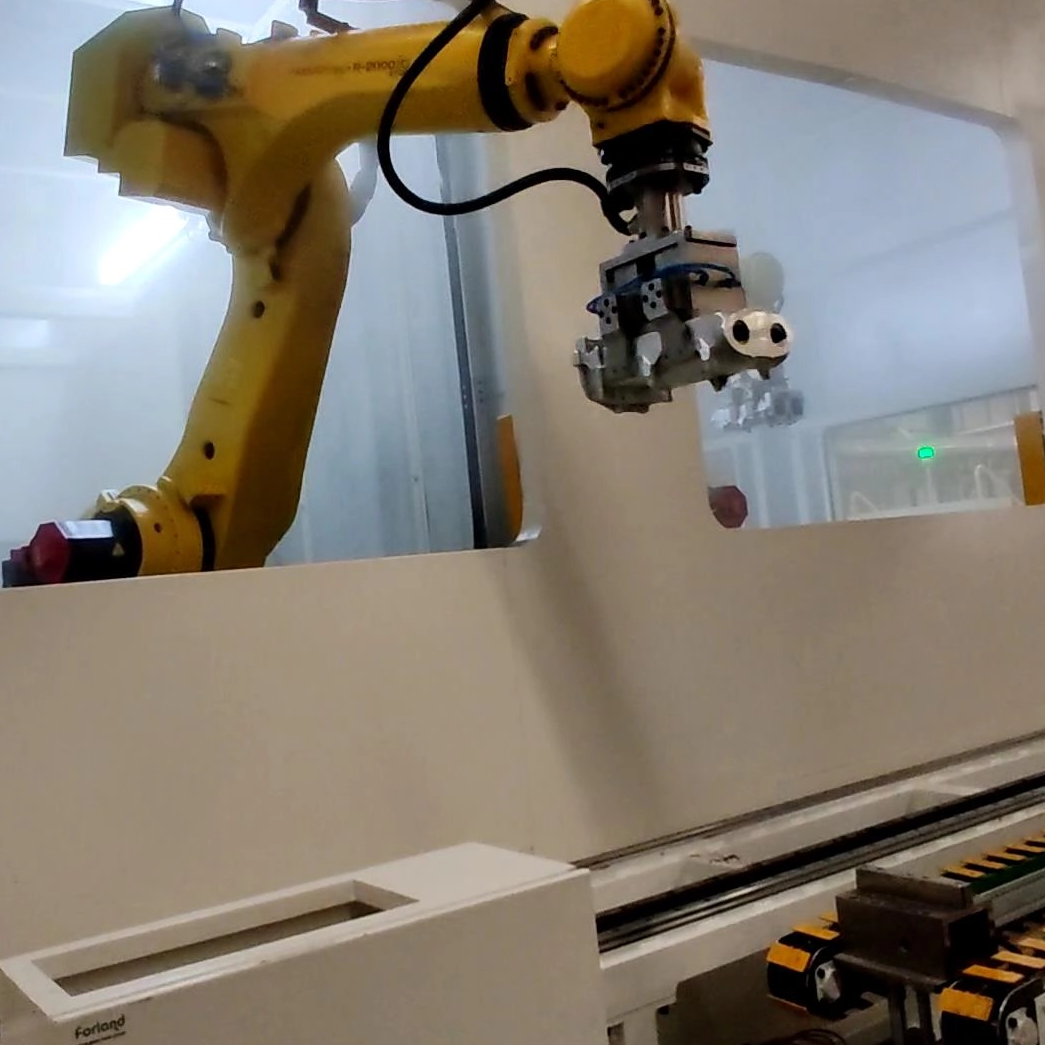

• 占地面积和集成： 评估臂端工具 (EOAT) 还是独立切割站是否更适合您的平面图。 EOAT 将切割动作直接集成到提取机器人上，从而节省占地面积。独立工作站为重型应用提供更高的切削力和更轻松的维护。
• 气源稳定性： 气动切割机需要稳定的气压。车间气压下降将导致切割不完全。为切割站安装专用调节器。

实施风险和缓解措施

自动化去浇口过程会带来特定的机械风险，需要采取积极的缓解策略。

• 风险： 加工玻璃填充或高磨蚀性聚合物时，刀片会迅速过早磨损。标准钢刀片很快就会变钝，导致浇口被压碎和外观不佳。
• 缓解措施： 指定硬质合金刀片或专门的硬化钢合金。根据周期计数实施例行叶片检查计划。
• 风险： 剪切丙烯酸或聚苯乙烯等脆性材料时经常会发生微裂纹。冷切削将应力施加到零件上，导致延迟失效。
• 缓解措施： 使用加热切割解决方案。加热刀片可在剪切点精确软化聚合物，从而实现平滑切割，而不会传播应力断裂。

常见的浇口尺寸错误和概念权衡

忽略总射击能力

模具设计中的一个常见错误是未能考虑流道重量和多型腔布局。工程师有时仅根据单个零件的体积来计算浇口尺寸。这个错误忽略了通过主进料系统所需的总流量。当您忽略总注射量时，就会造成严重的压力不平衡，尤其是在系列模具中。最靠近浇道外层的型腔，而外部型腔则存在注射不足的情况。在确定各个浇口的尺寸之前，请务必计算总注射量。

尺寸过小导致短射

尽量减少浇口痕迹的愿望通常会导致浇口尺寸过小。虽然小浇口可以改善外观并减少修整时间，但它严重限制了材料流动。浇口尺寸过小会导致熔体过早冻结。成型机无法通过冻结的浇口施加足够的保压压力。这种权衡会导致注射不足、缩痕和高内应力。在初始尺寸计算期间，您必须优先考虑适当的空腔填充而不是最小残留。

尺寸过大导致周期时间膨胀

相反，过大的浇口会延迟冻结。成型机必须保持压力更长时间，以防止材料从型腔中回流。延长的保持时间增加了整体冷却时间。周期时间膨胀会降低产量并增加零件成本。超大的门还会产生巨大的痕迹，需要重型自动切割设备。您必须找到精确的平衡，其中浇口足够大以封装零件，但又足够小以快速冻结。

与后处理不一致

设计一种可优化流程但无法进行后处理的浇口会带来巨大的生产难题。工程师有时会将浇口放置在凹陷区域或复杂轮廓中以隐藏痕迹。然而，标准切割刀片无法到达这些位置。这种错位迫使制造商投资昂贵的定制自动化或恢复缓慢的手动修剪。在决定浇口位置和尺寸时，请务必考虑标准切割刀片和钳子的物理尺寸。

结论

• 审核您当前的模流分析，以确保浇口尺寸与材料粘度和零件壁厚一致。
• 使用横截面积公式计算特定聚合物和浇口尺寸组合所需的切削力。
• 向设备制造商请求循环时间演示和试切，以验证刀片几何形状和气缸力。
• 标准化整个工厂的刀片几何形状，以减少备件库存并简化维护。

常问问题

问：边浇口深度的标准计算公式是什么？

A：计算边浇口深度占零件标称壁厚的百分比。对于高流动性材料，使用50%至60%。对于高粘度材料，使用70%至90%。计算公式为：浇口深度=壁厚×物料流量常数。

问：如何计算浇口尺寸的总注射重量和体积？

答：通过将零件重量乘以型腔数量，然后加上流道重量来确定总注射重量。将此总重量除以加工温度下聚合物的比重即可得出总注射体积。

问：材料粘度如何影响所需的浇口尺寸？

答：像聚碳酸酯这样的高粘度材料会阻碍流动，需要更大的浇口深度，以防止过度的剪切加热和压力损失。尼龙等低粘度材料易于流动，并且可以使用较小的浇口，而不会出现短射的风险。

问：浇口切割机严格要求的浇口厚度是多少？

答：当浇口厚度超过 2.0 毫米时，特别是对于刚性或玻璃填充聚合物，手动修剪变得不符合人体工程学且效率低下。超过此阈值，需要自动切割机来保持生产速度和零件质量。

问：如何计算气动闸门切割机所需的切割力？

答：使用公式：力=闸门截面积×材料抗拉强度。通过将门宽度乘以深度来计算面积。始终添加 20% 到 30% 的安全裕度，以考虑刀片磨损和较小的材料变化。

问：标准浇口切割机可以处理玻璃填充聚合物吗？

答：标准钢刀片在切割磨料玻璃填充聚合物时会迅速变钝。为了有效地处理这些材料，您必须为机器配备硬质合金刀片或专门的硬化钢合金，并密切监测刀片的磨损情况。

问：浇口区长度如何影响注射压力？

答：浇口长度较长会增加摩擦阻力，需要较高的注射压力才能将熔体推入型腔。保持焊盘长度较短（通常为 0.5 毫米至 2.0 毫米），以最大限度地减少压降并防止过早冻结。
