砂芯制造的精度决定了最终铸造铸件的尺寸精度和表面光洁度。当设施出现核心密度不一致、树脂消耗过多或固化不完全时，操作员通常会承担责任。然而，这些问题很少源于人为错误。它们是机器部件在连续生产的压力下失效、性能下降、规格不明确或过时的症状。
了解的确切结构 冷芯盒射芯机 有助于您准确诊断生产瓶颈。通过评估每个子系统的机械状况，铸造工程师可以就维护计划和部件更换做出明智的决策。认识到各个零件如何相互作用，团队可以有效地评估 OEM 与售后选项，并证明有针对性的升级或定制设计解决方案的资本支出的合理性，以永久解决反复出现的质量缺陷。
绘制机器内砂芯的生命周期图揭示了机械和化学事件的高度同步序列。该链条中的每个组件都必须以精确的时间和力量执行其功能，以维持连续生产。标准操作顺序遵循以下不同的阶段：
机器配置决定了特定的部件要求和磨损情况。半自动射芯机依靠人工干预进行芯盒装卸。它们的安全联锁装置、手动夹紧机构和滑轨会因操作员的持续互动而遭受严重的物理磨损。全自动系统连续运行，给气动阀、限位开关和自动顶针带来巨大的压力。自动机器的连续工作循环加速了内部密封件和喷嘴的退化。您需要严格的预测性维护计划来保持它们高效运行。
高性能系统在所有运营阶段都满足严格的成功标准。料斗中的沙桥最少，确保物料流动不间断。精确的体积剂量可防止材料浪费并保持一致的核心重量。最佳的气体分散保证了整个核心的均匀拉伸强度。刚性夹紧可防止高压注射阶段的尺寸变形。
为了有效评估和维护这些机器，我们将架构划分为四个不同的操作区域：
混合物料斗作为准备好的硅砂、树脂和催化剂混合物的主要接收和分级环境。其主要功能是保持混合物的流动性，同时防止粘合剂过早固化或与砂粒分离。料斗必须容纳足够的体积以提供连续的射击循环，而不会导致重砂混合物在其自身重量的作用下压实。
料斗的设计变化直接影响物料流动动力学。圆锥形设计是标准设计，但经常出现鼠洞问题。当沙子粘在有角度的墙壁上并且只有中心柱向下流动时，就会发生这种情况，在侧面留下停滞的材料，最终固化和硬化。具有搅拌底部或更陡的排出角度的圆柱形设计提供更一致的质量流量。他们确保射击室在每个周期接收到均匀体积的沙子。
评估料斗性能需要检查内表面。硅砂混合物具有高度磨蚀性和化学粘性。裸露的钢墙很快就会退化，导致严重的沙桥和水流中断。在与混合物接触的所有部件上涂覆内部涂层，例如特氟龙或超高分子量 (UHMW) 聚乙烯，可以降低摩擦系数。这些涂层可防止粘附，促进材料顺利转移，并保护底层钢材免受快速磨损。
控制砂混合物从料斗落入射击室的过程依赖于坚固的排放阀。蝶阀利用旋转盘来打开和关闭流路。它们可以快速驱动，但会使阀盘边缘不断磨损。夹管阀使用柔性橡胶套筒，通过压缩来阻止流动。它们在打开时提供完全无障碍的路径，但需要经常更换套筒。滑动门通过驱动钢板穿过开口来操作。这可以有效地切穿沙柱，但如果沙粒渗入导轨，则很容易卡住。
硅砂的磨蚀特性给所有流量控制部件带来严重的磨损和维护风险。当沙子流过阀门密封件时，它的作用就像砂纸一样。它会慢慢侵蚀维持压力密封所需的公差。当排放阀无法完全密封时，随后的喷射循环会迫使压缩空气返回料斗。这会导致压力泄漏和核心压实度弱。使用硬化钢板或聚氨酯内衬阀体可延长组件寿命并保持射击序列的压力完整性。
排放阀的日常维护应包括：
射击头是机器的机械心脏。其核心功能是将分级砂混合物瞬间加压并注入工装腔内。当喷射阀打开时，大量压缩空气使沙子流化，将其穿过吹板并进入芯盒。加压的速度和均匀性决定了传递到沙粒的动能。
射头容积和排气阀响应时间直接影响芯密度和结构完整性。如果头部体积对于芯盒来说太小，砂子就不会紧密堆积。这会导致软芯在处理过程中破碎。相反，排气阀必须在空腔充满后立即排出残余压力。缓慢的排气阀使芯盒受压时间过长，迫使沙子进入分型线并产生溢料。
操作员必须平衡射击压力和设备磨损之间的概念权衡。高喷射压力（通常在 3 至 6 巴之间）可实现卓越的压实效果。您需要它来将沙子打入深肋和复杂的几何形状。然而，过大的压力会加速芯盒表面的磨损，并增加分型线处漏砂的风险。优化注射头涉及将压力调整至完全压实所需的最小压力，从而延长工具寿命。
吹气板充当射出头和芯盒之间的接口。吹板的技术规格要求精确的孔图案和精确的喷嘴对准，以匹配工具的注射端口。该板必须承受夹紧系统巨大的向下力，同时抵抗流化砂的喷砂。
定制设计的吹板和专门的喷嘴配置解决了制造高度复杂的型芯时的特定技术挑战。标准的均匀喷嘴放置通常无法填充复杂的部分。通过将较大的喷嘴映射到较厚的核心部分，并将较小的定向喷嘴映射到较薄或受限的区域，工程师可以控制砂流速度并防止最终产品中出现空隙。
喷嘴的材料选择决定了其使用寿命和密封能力。
| 喷嘴材料 | 耐磨性 | 密封能力 | 最佳应用 |
|---|---|---|---|
| 标准钢 | 缓和 | 差（刚性） | 具有平坦分型线的基本大容量型芯。 |
| 硬化合金 | 出色的 | 差（刚性） | 高磨蚀性砂混合物，生产周期长。 |
| 聚氨酯/橡胶头 | 低到中等 | 优秀（灵活） | 复杂的工具需要完美的压力密封以防止窜气。 |
喷嘴维护的实施情况严重影响生产经济性。运行磨损的喷嘴会导致芯材边缘清晰度差、局部软点以及废品率显着增加。根据周期计数而不是视觉故障建立严格的更换频率可以防止这些质量下降并保持一致的铸造产量。
冷芯盒固化过程依赖于催化剂（通常是胺气体或二氧化硫 (SO2)）的精确化学处理。气体发生器单元接收液体催化剂，将其完全汽化，然后将其定量注入芯盒中。液体催化剂必须加热并与载气（通常是压缩空气或氮气）混合，以产生渗透压实砂基质的均匀蒸气。
评估气体发生器需要评估其提供精确、可重复的催化剂体积同时保持一致的汽化温度的能力。如果温度下降，催化剂仍保持液滴状态。这些液滴会导致局部过度固化，在模具上留下大量树脂沉积物，而型芯的其他区域仍然未固化且脆弱。
先进的气体分散技术解决了复杂核心部分固化不完全的常见技术难题。通过利用比例阀和质量流量控制器，现代发生器可以在固化周期中动态调节气体浓度。这确保了蒸汽在载气通过阻力最小的路径之前到达芯盒的最深凹槽。
高效的气体发生器是整个铸造厂的主要价值影响因素。胺和专用催化剂是昂贵的消耗品。通过优化汽化和计量过程，高性能发生器大大减少了催化剂消耗。它消除了过度充气的环境危害，并通过加速固化阶段缩短了总体周期时间。
气体注入后，机器启动热空气吹扫循环。工艺机制涉及迫使大流量、低压热空气通过相同的吹塑板喷嘴。这种吹扫将活性催化剂完全推过砂基质，确保与树脂发生充分的化学反应，然后从芯盒中排出所有残留气体。吹扫空气通常加热到 80°C 至 100°C 之间，以防止汽化的胺在工具内冷凝回液体。
排气系统是重要的环境和安全组件。未反应的胺气具有剧毒和腐蚀性。排气管道捕获净化后的气体并将其引导至酸洗涤器系统。洗涤器在排放到大气之前中和化学物质。维护防漏、耐腐蚀的管道可以保护操作员免受暴露，并确保设施符合严格的环境合规标准。

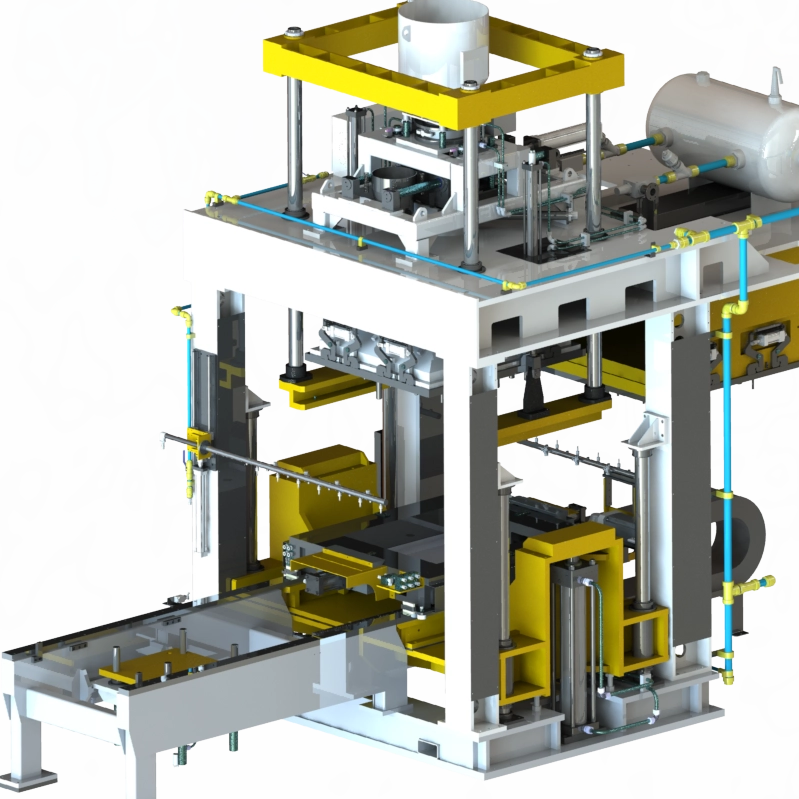

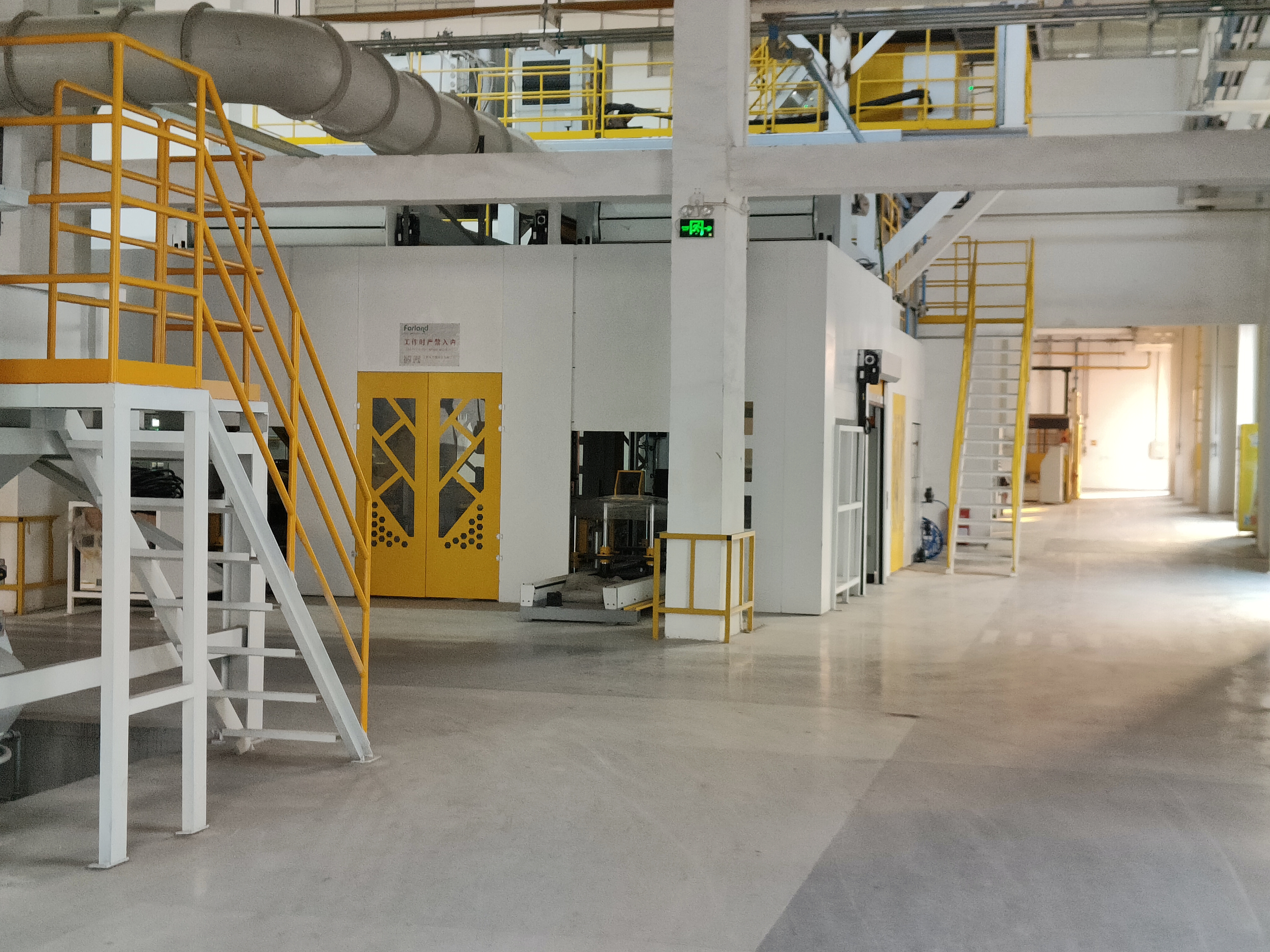

底座为整个 冷芯盒射芯机提供了结构基础。结构要求决定了高刚性重型钢结构能够吸收射击过程中产生的剧烈动能。如果框架在压力下弯曲哪怕是一毫米，芯盒就会分离，导致芯体报废和设备损坏。
液压和气动管路构成了机器的神经系统。高压软管、钢歧管和重型配件可保持精确的机器定时和操作安全。在拍摄周期中，由于配件烧断而导致液压突然丧失，会导致灾难性的模具故障。必须定期检查这些管道的磨损、热降解和安全布线。
在高压喷射过程中，夹紧机构将芯盒的两半固定在一起。液压缸提供巨大、坚固的夹紧力。这使得它们非常适合需要绝对刚性的大型或复杂工具。气缸为较小的芯盒提供更快的驱动速度，但在极端射击压力下会稍微压缩。足够的夹紧力至关重要。压力不足会使砂混合物迫使工具分开，从而产生毛边，需要昂贵的手动打磨才能去除。
工具集成定义了机器与芯盒的连接方式。机器压板必须适应定制铸造设计，利用标准化安装网格或快速更换磁性系统。机器的吹板和芯盒进气口之间的精确对准可确保砂子顺利输送，而不会出现湍流或压力损失。
芯盒内的适当通风同样重要。通风口允许载气和排出的空气逸出，同时捕获沙粒。通风口堵塞会产生背压，阻止沙子填充空腔，导致砂芯变软、无法使用。操作员必须定期检查和清洁这些通风口。
一旦型芯固化，顶出系统就会将其安全地从模具中移除。机械或气动顶针将型芯推出型腔。这些销必须以平衡的力同时驱动。不均匀的顶出压力会导致刚性砂芯破裂或尺寸变形，使其无法用于最终的铸造过程。
铸造设备的现代化推动了从过时的继电器逻辑面板到配备直观的 HMI 触摸屏的先进可编程逻辑控制器 (PLC) 的彻底转变。现代 PLC 每秒处理数千个输入。它们允许对气门正时、压力调节和安全联锁进行微秒级调整。这种数字控制消除了与旧电气系统相关的机械滞后。
传感器集成提供精密制造所需的闭环反馈。压力传感器监测射击头内的精确力。限位开关验证夹紧气缸的绝对位置。温度传感器确保气体发生器保持最佳的汽化热。如果任何传感器检测到与编程参数存在偏差，PLC 就会在生产出有缺陷的核心之前停止循环。
评估这些控制系统的可扩展性涉及评估它们的连接性。现代 PLC 可以轻松集成到更广泛的制造执行系统 (MES) 中。这种集成使铸造厂经理能够实时跟踪数据、监控周期时间偏差、与铸造模拟软件集成，并根据实际机器周期而不是日历估计实施预测性维护计划。
诊断零件故障需要一个基于性能到结果指标的结构化框架。通过分析特定的核心缺陷，维护团队可以将问题追溯到故障组件。例如，一致的软芯通常表明由于排气阀磨损或射击头密封件退化而导致射击压力较低。沿着分型线存在的飞边直接表明夹紧力不足或基架弯曲。局部未固化的砂表明气体分散不良，需要检查气体发生器和净化管道。
对机器性能进行故障排除时，请遵循以下诊断顺序：
更换组件时，代工厂必须客观地权衡其采购选择。下表概述了 OEM、售后市场和定制零件的比较优势：
| 零件采购策略 | 主要优点 | 理想的应用场景 | 实施注意事项 |
|---|---|---|---|
| 原始设备制造商组件 | 有保证的公差、精确配合、保留机器保修、可预测的使用寿命。 | 控制系统（PLC、传感器）、高压液压歧管、气体发生器。 | 初始购买价格较高；根据制造商所在地，交货时间可能较长。 |
| 售后易损件 | 经济高效、易于获得、标准尺寸。 | 高周转消耗品，如标准钢喷嘴、橡胶夹管阀套、基本密封件。 | 可变质量控制；需要严格的来料检验以确保尺寸精度。 |
| 定制设计零件 | 解决特定的几何形状问题，优化砂流，减少困难作业中的废品。 | 专用吹板、定向喷嘴阵列、针对独特树脂的改良砂盒。 | 初期工程造价高；需要与模具设计师和流程模拟密切合作。 |
主要部件检修具有固有的实施风险。更换气体发生器或升级 PLC 面板需要大量的机器停机时间。为了减轻这些风险，铸造厂应在计划的维护停机期间计划分阶段的升级策略。在机器离线之前对定制吹板或气动歧管进行预组装和台架测试可确保快速恢复全部生产能力。
答：喷射头使用大量压缩空气对分级的沙子和树脂混合物进行加压。它将沙子流化，并通过吹板将其注入芯盒，提供将沙子密集地填充到复杂的模具几何形状中所需的动能。
答：更换频率完全取决于循环次数和砂混合物的磨蚀性。在高生产环境中，标准钢喷嘴需要每隔几周更换一次，而硬化合金的使用寿命更长。当内部磨损改变砂流或导致芯部边缘清晰度不佳时，请立即更换它们。
答：不完全固化通常是由于气体分散不良、气体发生器中的汽化温度低或吹扫压力不足造成的。如果催化剂保持液态或载气通道通过阻力最小的路径，深的或复杂的核心部分将不会硬化。
答：硬化钢或特种合金最适合抵抗硅砂的严重磨损。经常使用聚氨酯或橡胶头喷嘴，因为它们可以对芯盒形成卓越的防漏密封，但它们由于暴露在固化气体中的化学物质而降解得更快。
答：高效的气体发生器完全汽化催化剂并精确定量。这确保了核心强度均匀，防止粘性树脂堆积在模具上，大大减少了昂贵的胺气体的消耗，并缩短了总体生产周期时间。
答：是的。使用现代 PLC 和 HMI 触摸屏改造旧机器是一种常见且高效的升级。它用数字控制取代了不可靠的机械继电器，从而实现精确的传感器集成、更好的压力调节和实时循环监控，而无需购买全新的机器。
答：高压注入沙子会产生巨大的动能，试图将芯盒分成两半。足够的液压或气动夹紧力使模具完全闭合。夹紧不足会使沙子逸出型腔，产生溢料，从而损坏型芯。
